足場

3S システム

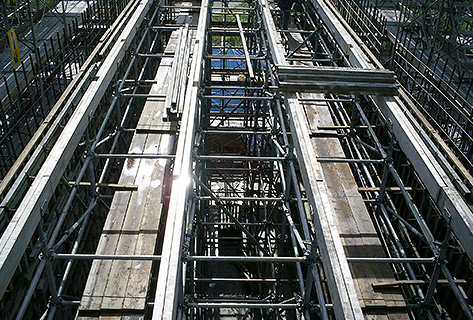

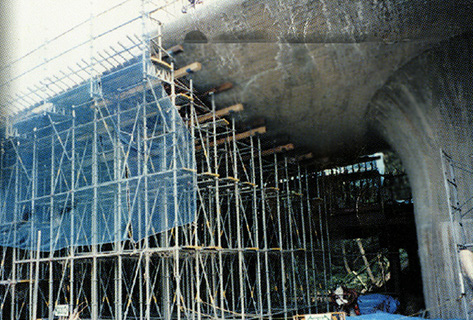

バーチカル(建地材)とホリゾンタル(水平材)をワンタッチ式のクサビによって、結合させ組み立てる方式の仮設構造物。社団法人仮設工業会・承認審査委員会による「仮設構造物等の安全に関する承認制度」の承認第一号です。
NISSO 3S SYSTEM は、日綜産業株式会社の商品です。

承認されている「3Sシステムの仮設構造物」

仮設構造物の種類 ... 承認された3Sシステムの仮設構造物の種類は次のとおり。

(1)足場 二側足場
棚足場
移動式足場
吊り足場

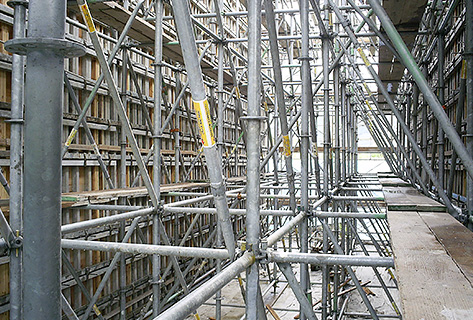

(2)型わく支保工 ベタ支柱
四角塔
ベタ支柱と各種ホリゾンタルの併用
四角塔と各種ホリゾンタルの併用
(3)その他
昇降階段

承認制度とは... 認定制度の対象とならない仮設構造物等について、構造全体の安全性の確保を図るため、構成部材のみならず、組み立て基準、使用基準なども含めたトータルシステムとしての安全性について、学識経験者よりその安全性の適否を審査承認する制度。

機能・特徴

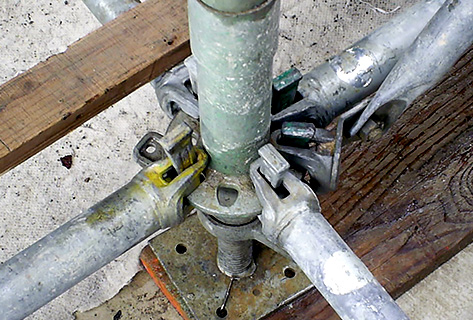

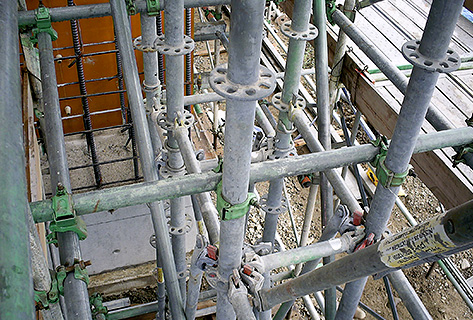

くさび
  • 組み立て、解体が誰にでもカンタン&スピーディ。
  • 組み立て時、ハンマー以外の特殊工具の必要がない。
  • クサビによる締結の緩みが一切ない。
  • 任意の形状や規模に自由自在、アンジュレーションの多い場所にも見事に対応。
  • 各パーツは最小限にまとまり、人手による運搬もOK。
  • 保管スペースも節約でき、小さな開口部からでもラクラク搬入。
  • 亜鉛融解メッキによるすぐれた防錆性。

組立、解体はハンマー1ヶで迅速・正確・確実

組立要領
  1. 部材搬入
  2. ジャッキベースの芯出し、配置
  3. ベースカラーの取付
  4. 根ガラミ取付
  5. 芯、通り、レベルの確認
  6. バーチカルの取付
  7. ホリゾンタルの取付
  8. 鋼製踏板の取付
  9. 斜めブレースの取付
  10. 大引、根太の取付
  11. 組立完了
